ICTSC2025 二次予選問題解説: 新オフィスを救え！！

2025.12.27

ICTSC2025 問題解説

概要

あなたは、とある通信サービスを提供する会社のネットワークエンジニアです。

今年、会社は諸事情により新しいオフィスへ移転することになりました。
そのため、本日は新オフィスのバックボーン周りの作業を行っています。

あなたが、担当する作業は問題なく完了したのですが、
新オフィスを担当しているチームから旧オフィスとDC＆インターネットへの疎通性が取れないとエスカレを受けました。

明日には、疎通性があることを前提をした作業が実施されるため、対応をお願いします。

前提条件

操作可能な機器はR3のみ
R1、R2の設定変更は不可
下記の手段での経路の追加を禁止
- static route
- OSPF以外のダイナミックルーティングプロトコル
- interfaceの追加
下記の設定の追加を禁止
- OSPFでの広報プレフィックスの追加

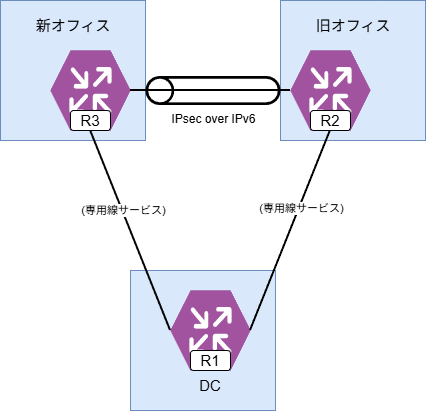

ネットワーク図

IPsec over IPv6間は専用機器を設置

初期状態

ping 192.168.40.2 count 3とping 192.168.40.252 count 3両方にpingが通らない

traceroute 192.168.40.252で失敗する

R3:~$ traceroute 192.168.40.252
traceroute to 192.168.40.252 (192.168.40.252), 30 hops max, 60 byte packets
connect: Network is unreachable

終了状態

ping 192.168.40.2 count 3とping 192.168.40.252 count 3両方にpingが通る

traceroute 192.168.40.252の結果が下記の通りになる

R3:~$ traceroute 192.168.40.252
traceroute to 192.168.40.252 (192.168.40.252), 30 hops max, 60 byte packets
 1  192.168.40.252 (192.168.40.252)  0.500 ms  0.473 ms  0.459 ms

解答

解答には、追加入れたコンフィグと下記の結果を乗せること

traceroute 192.168.40.252
show ip ospf neighbor
show ip route

接続情報

ホスト名	IPアドレス	ユーザ	パスワード
R3	192.168.255.41	user	ictsc2025

note

パスワードは2つある。
パスワード1:g9WMnex4と、パスワード2:sS6uZbikです。
どちらも必要なんです。
Aだけじゃダメ。Bだけでもダメ。
2つ揃って初めて動くんです。

おぼろげながら浮かんできたんです　hello:60,dead:90という数字が

解説

本問題には、

md5認証の設定が漏れている
R3-R1間の{hello/dead}インターバルが間違っている
R3-R2間のMTU値が不一致となっている

３つの問題がありました。

md5認証の設定が漏れている

このOSPFには、Area, Authentication Type: MD5 (2)(パケットキャプチャより)とmd5による認証がかかっていました。

そのため、各IFにmd5の設定を行う必要があります。

md5 keyは、noteのパスワードは2つある。～に書いてあった、パスワード1/パスワード2を利用します。

想定している解答手順は、下記の 2. {hello/dead}インターバルが間違っているや 3. R3-R2間のMTU値が不一致となっているを解いた後に、本問題に着手すると思っています。
- 想定解答
```
set protocols ospf area 0 authentication 'md5'
set protocols ospf interface eth1 authentication md5 key-id 1 md5-key 'g9WMnex4'
set protocols ospf interface eth2 authentication md5 key-id 1 md5-key 'sS6uZbik'
```
R3-R1間の{hello/dead}インターバルが間違っている

OSPFのネゴシエート中に、HelloインターバルとDeadインターバルを確認します。

そのため、デフォルトの値(hello:10/Dead:40)から変更する場合は、明示的に値を入力する必要があります。

想定では、tcpdumpでのパケットキャプチャによるHelloパケットから、noteのおぼろげながら～から変更後の値を取得するのいずれかで解答ができると思っていました。
- 想定解答
```
set protocols ospf interface eth1 dead-interval '90'
set protocols ospf interface eth1 hello-interval '60'
```
R3-R2間のMTU値が不一致となっている

OSPFでは、上記の{hello/dead}インターバルと合わせて、IFのMTU値も一致させる必要があります。

今回のように、中間にMTU:1500から減る要因がある場合は、MTU値を変更する必要があります。

今回の問題は、問題文には変更後のMTU値については載せませんでした。

では、どこでMTU値を確認すれば？？と思われるかと思いますが、今回の問題では、tcpdumpでのパケットキャプチャにてMTU値を確認するを想定していました。

※ 別の方法としてsyslogによるMTU値不一致と正解の値を取得するのを考えていましたが、MTU値が小さい方でしかsyslogが吐かれないという仕様を忘れておりました。ごめんなさい...
- 想定解答
```
set interfaces ethernet eth1 mtu '1410'
```
